Photovoltaik MC4 (PV4) Verlängerung ,4mm², rot-schwarz, 2er Set, 10m S-Conn 02-320616

Beschreibung

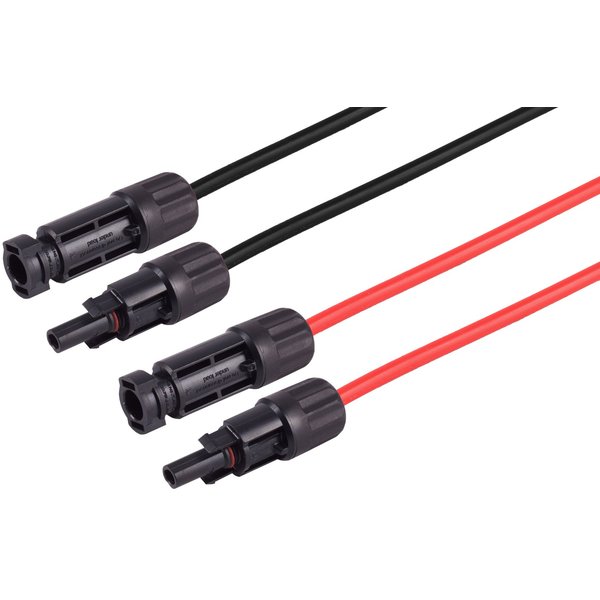

10m MC4 (PV4) Verlängerung zum Anschluss von Solarpanels, 2x 4qmm, rot/schwarz, MC4 Stecker auf Buchse

Zum Anschluss von Solarpanles an einen Solarspeicher oder Wechselrichter.

• für die serielle oder parallele Verkabelung
• mit H1Z2Z2-K und IEC 62852 Zertifizierung
• MC4 Stand-Steckverbinder

IEC Standards:
EN 50618 und IEC 62930, VDE 0295 / IEC 60228 Klasse 5,
EN 60332-1-2 (Flammwidrigkeit), IEC 60754-1 (halogenfrei),
EN 60811-403, EN 50396 8.1.3 (Ozonbeständigkeit Methode A und B),
EN 50289-4-17 (Witterungs-/UV-Beständigkeit) (Kabel);
IEC 62852:2014, IEC 62852:2014/AMD1:2020, EN 62852:2015/11:2020 (Stecker / Buchse)

Technische Details

Adernquerschnitt:	4mm²
Ausführung:	MC4 Verlängerung
Aussendurchmesser:	5,6mm
Aussenmantel Kabel:	Elektronenstrahl vernetztes XLPO (halogenfrei)
Bemessungsspannung Stecker:	1500 Volt DC
Bemessungsstoßspannung Stecker:	16 kV
Bemessungsstrom IEC62852 bei 85°C Stecker:	4,0mm² (12AWG) 35 A
Betriebstemperatur:	-40 °C bis +90 °C, am Leiter max. +120 °C
Betriebstemperatur Stecker:	-40°C bis 90°C
Biegeradius min:	ruhend: 4x Aussendurchmesser bewegt: 5x Aussendurchmesser
Flammklasse Stecker:	UL94 V-0
Isolationsmaterial Stecker:	PPO
Isolationswiderstand Kabel:	1000 MΩ/km bei 20°C
Isolator Kabel:	Elektronenstrahl vernetztes XLPO (halogenfrei)
Kontaktwiderstand Stecker:	0,25 mΩ
Leiter Kabel:	Litze, feindrähtig
Leitermaterial:	Kupofer, verzinnt
Leiterwiderstand Kabel:	5,09 Ω/km bei 20°C
Montageart Stecker:	gecrimpt
Nennspannung Kabel:	1 kV, DC 1,5 kV (max. erlaubt U0 1,8 kV DC)
Prüfspannung Stecker:	6 kV (50 Hz, 1 min.)
Prüfwechselspannung:	6,5 kV AC
Schutzart Stecker:	IP68, 1m / 1h
Schutzklasse Stecker:	2
Strombelastbarkeit Kabel:	55 Ampere bei 60°C
Überspannungskategorie Stecker:	CAT II
Verschmutzungsgrad Stecker:	2
Zertifikate:	H1Z2Z2-K (Kabel), IEC 62852 (Stecker / Buchse)
