Pfostenverbinder, Federleiste 8-polig zweireihig Raster 2,54mm PBT schwarz inkl Zugentlastung

	€ 0,45 EUR*
Versand	3,6 € als Warensendung (Laufzeit bis 5 Werktage) max. 10 Stk. 6,50 € als Paket innerhalb von Deutschland [Optionen]
Inhalt	1 / 0,450 € pro 1 *
Artikelnr	2306
Lieferzeit	1-3 Werktage
Bestand	4493 Stück unverb. verfügbar InStock

Zahlung	Vorkasse, Paypal, Klarna, Rechnung, Bar(Abholung)
*

in den Warenkorb

Sparversand ist für diesen Artikel verfügbar

Versand nur 2,75 € inkl. MwSt. bis 20 Stück per Warensendung (bis zu 7 Tage Lieferzeit)

jetzt mit Sparversand kaufen

4.7 aus 73 Bewertungen

Angebot einholen oder Preis vorschlagen
auf den Merkzettel
Artikel vergleichen
Verfügbarkeitsalarm aktivieren

8,00Pol

Beschreibung

8-pol (2x 4-polig) Pfostenverbinder mit Schneidklemmen und Rastermass 2,54mm inkl. Zugentlastung

Federleiste / Pfostenstecker für Flachbandkabel mit Zugentlastung.

Klemmleiste für Flachbandkabel (Schneidklemmtechnik)
für AWG 28 Kabel mit Rastermass 1,27mm
inkl. Zugentlastung
Verpolungschutz
PIN 1 Markierung
Polzahl auf dem Bügel eingepresst

Das Kabel muß beim Pressvorgang im Winkel von 90° zum Stecker angelegt werden. Ein schräg/schief eingelegtes Kabel führt zu Kurzschlüssen zwischen den Leitungen.

Der Pfostenverbinder ist in der Regel nur einmal verpressbar. Sobald man den Pressbügel eingedrückt hat, läßt sich der Stecker nicht mehr ohne Beschädigungen öffnen.

Zum Verpressen von Einzelsteckern kann man einen Schraubstock nutzen. Größere Mengen sollte man mit einer Pfostenverbindercrimpzange ( Zubehör ) verpressen.

Der Pfostenverbinder wird irrtümlicherweise auch unter den Bezeichnungen: Pfostenstecker und Pfostenbuchse geführt.

mehr zum Thema: Pfostenverbinder crimpen

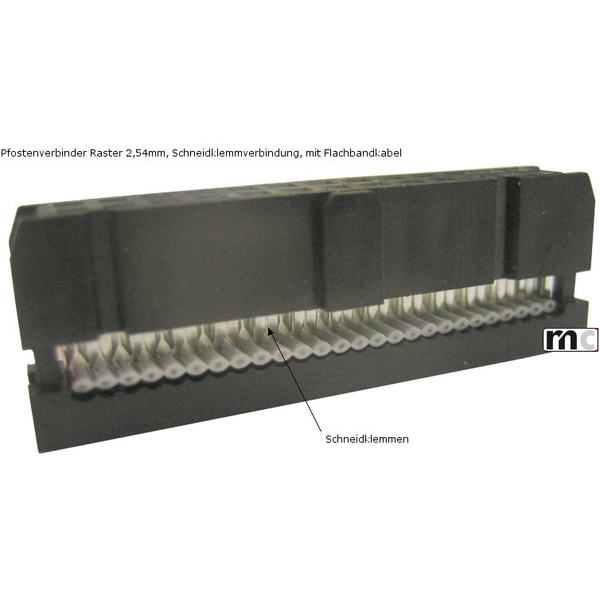

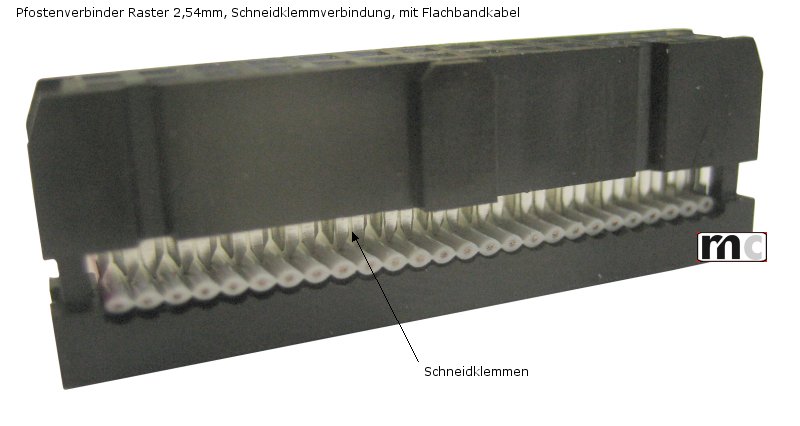

Pfostenverbinder mit angelegtem Flachbandkabel

Die Schneidklemmen der Pfostenverbinder sind passgenau zum Flachbandkabel AWG28 mit Raster 1,27mm. Durch das Verpressen des Haltebügels werden die Adern zwischen die Schneidklemmen gepresst . Der Bügel rastet an den Seiten ein und stellt so eine sichere Verbindung zwischen Pfostenverbinder und Kabel her.

Technische Details

Anschluss:	Schneidklemm
Art:	Federleiste
Ausführung:	mit Zugentlastung
Ausrichtung:	gerade
Betriebsstrom (Nom.):	1 A
Betriebstemperatur (Max.):	105 °C
Betriebstemperatur (Min.):	-40 °C
Brennbarkeitsklasse:	UL 94 V-0
Farbe:	schwarz
Isolationswiderstand (Min.):	1000 MΩ
Konfektionsartikel:	Kabelkonfektion
Kontaktwiderstand (Max.):	20 mΩ
Material (Anschluss):	Messing
Material (Gehäuse):	PBT
Material (Steckbereich):	Bronze, vergoldet
Montage:	Kabelmontage
Polzahl:	8
Rastermaß:	2,54 mm
Reihenzahl:	2
Reihenzahl:	2
Spannungsfestigkeit:	500 Vac
Typ:	Pfostenverbinder
Verpackungsart:	Kunststoffschale

Anschlüsse und Kontakte

Anschluss 1:

Pfostenstecker 8 pol

Anschluss 2:

Schneidklemmleiste und Zugentlastung

Datenblätter, Downloads & Links

Seite als PDF

Staffelpreise

ab 10 Stück	€ 0,44
ab 50 Stück	€ 0,43
ab 100 Stück	€ 0,41

Angebot einholen oder Preis vorschlagen

Bestellinfo

Artikelnr:	2306
Hersteller Info/Adresse	mehr... RM Computertechnik GmbH Im Hock 8 40721 Hilden Tel: 02103360434 Email:info@rm-computertechnik.de
Hersteller Art.-Nr:	PV8
Länge:	8 Pol
Farbe:	schwarz
Expresslieferung	möglich, auf Anfrage
